中文
英文
在線客服 腐蝕測試通常分為實驗室測試和現(xiàn)場測試兩大類，兩個類別都有各自的優(yōu)點和缺點：一方面，實際應(yīng)用中的環(huán)境條件與實驗室條件下的環(huán)境條件是不同的。因此，很難將實驗室測試的結(jié)果推斷為工業(yè)環(huán)境。另一方面，在實驗室測試中可以加速環(huán)境的腐蝕性來更快地獲得結(jié)果，然而這在室外測試中是不可能的。
今天，先讓我們來看看實驗室腐蝕測試有哪些吧！
浸泡測試
實驗室測試中最常見和最簡單的方法之一就是浸泡試驗。
ASTM和NACE給出了這種實驗的具體過程：在特定的時間內(nèi)，暴露在腐蝕性環(huán)境下的一段時間前后，干燥試樣的重量是通過分析平衡來測量的。稱量樣品前后，應(yīng)進行具體的準備工作，以去除腐蝕產(chǎn)物或有機污染物。樣品的耐腐蝕性通常以每年米氏（0.001英寸）（mpy）或每年毫米（mm / yr）的重量損失或厚度損失來計算。結(jié)果取決于所測試的金屬類型（比重），暴露的表面積和測試持續(xù)時間因素。
視覺檢查
此外，建議進行一些視覺檢查來評估局部腐蝕如點蝕或剝落。
確定點蝕密度（比表面積中點蝕的數(shù)量）或點蝕系數(shù)（最深點蝕深度除以均勻腐蝕造成的厚度損失值）是評估點蝕的兩個重要方法。
光學或掃描電子顯微鏡，能量色散x射線光譜學（EDX），X射線衍射（XRD）這幾種方法可以評估測試樣品中的點蝕，而能量色散X射線光譜（XPS）可以用于更精確地評估腐蝕表面和腐蝕產(chǎn)物的有用技術(shù)。
另外，測量點蝕深度還可以利用不同類型的實際工具。當不可以使用點蝕計量器時，可以使用輪廓儀來獲得點蝕坑的輪廓。
鹽霧測試
一些測試樣品和程序被設(shè)計用來評估特定類型的腐蝕，如縫隙腐蝕，應(yīng)力腐蝕開裂和侵蝕腐蝕。經(jīng)過涂覆的樣品在大氣中的腐蝕情況可以通過鹽霧或霧測試來檢查。雖然鹽霧試驗是加速模擬海洋大氣環(huán)境的，但人們認為鹽霧的結(jié)果可以用來推斷其他大氣環(huán)境下樣品的腐蝕情況。
耐候性測試
在另一種稱為耐候性測試的大氣方法中，通過將有機涂漆樣品暴露于紫外光和循環(huán)冷卻加熱以及腐蝕性環(huán)境下來檢查其耐久性。
電化學測試
電化學測試是另一類實驗室測試，它可以提供關(guān)于腐蝕電化學反應(yīng)及其背后機理有價值的信息。恒電位儀通常用于進行這種測試。測試中通常使用三電極裝置，包括工作電極，參比電極和計數(shù)器（輔助）電極。
另外，電極電勢，電流和時間是電化學測試中的三個重要參數(shù)。在這些測試中，施加的電極電勢通常是在一定的范圍內(nèi)進行掃描并測量電流的。
其實有各種類型的電化學腐蝕測試，而且每種類型都用于特定目的。
1. 線性極化電阻（LPR）
電化學腐蝕測試是線性極化電阻，其中當所施加的電勢在從低到高于腐蝕電位（Ecorr）的狹窄范圍（~20mV）內(nèi)掃描時測量電流。電流與電位曲線的斜率顯示極化電阻，它與腐蝕速率成反比。
這個測試非常簡單明了，而且通常被認為是一種無損測試。此外，這種方法對測量極低的腐蝕速率非常有用。這在一些工業(yè)系統(tǒng)如食品加工，核工業(yè)和制藥設(shè)備中是重要的。

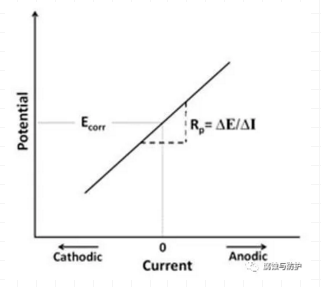

該圖顯示了LPR曲線。 線的斜率表示極化電阻（Rp）。
2. 動電位極化測試
活潑-惰性金屬（如不銹鋼）的鈍化行為可以通過動電位極化測試進行評估。在這種方法中，潛在的掃描范圍是很廣的。而且可以從這個測試中測試出臨界電流密度、惰性電勢和惰性電流密度。
3. 循環(huán)極化法
這是用于確定活潑-惰性金屬傾向于局部裂縫或點蝕的另一種測試。在這個測試中，正向和反向掃描之間的交點顯示局部腐蝕的趨勢和強度，然而施加電位的掃描方向在整個電勢區(qū)域中的一些電勢處被逆轉(zhuǎn)。

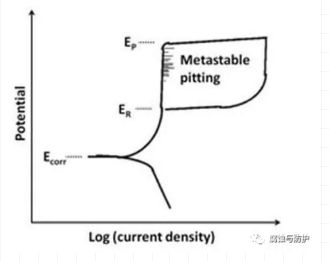

這幅圖顯示了循環(huán)極化曲線，用于評估點蝕腐蝕?？梢钥闯龈〉腅R和更大的亞穩(wěn)態(tài)點蝕環(huán)更易受到點蝕的影響。
4. 電化學動力學活化（EPR）測試
這是另一個被認為可以預測不銹鋼敏化或晶間腐蝕趨勢的試驗。與ASTM A-262所建議的其他傳統(tǒng)的晶間腐蝕試驗相比，如Huey或Streicher，電化學動電位再活化非常簡單和快速。
上述電化學測試是在直流條件下進行的。然而，理解亥姆霍茲雙層（其可以充當電容）或抑制劑在金屬表面上的吸附（其可以充當電感）需要替代電流。這種類型的測試被稱為電化學阻抗譜（EIS），它可以揭示有關(guān)腐蝕機理有價值的信息。此外，當電化學系統(tǒng)中的整體電阻非常高時，例如樣品被厚的有機涂層覆蓋或浸入有機溶液中時，該技術(shù)是非常有用的。
