中文
英文
在線客服
 |
項目名稱 | SSC硫化氫應(yīng)力腐蝕試驗 |
| 檢測目的 |
檢測材質(zhì)抗硫化物應(yīng)力腐蝕性能 |
|
| 檢測范圍 | 石油管道，鍋爐，液化氣罐等壓力容器，金屬等制品 |
| 項目簡介 |
硫化物應(yīng)力腐蝕（Sulfide Stress Corrosion Cracking，SSCC或SSC）是應(yīng)力腐蝕（SCC）中的一個特殊類型，但與通常所說的應(yīng)力腐蝕有所區(qū)別，在通常所說的應(yīng)力腐蝕中，環(huán)境所起的作用是以陽極溶解為主，而SSC則是以陰極充氫為主。目前SSC機理尚未被完全揭示，但目前大多數(shù)學者傾向于這種開裂是由氫導致，并且硫離子或硫化氫對氫向材質(zhì)內(nèi)的擴散有一定的促進作用。在石油、天然氣（尤其是天然氣）長輸管道中，高壓高強度管道的硫化物應(yīng)力腐蝕開裂會引發(fā)重大的安全事故，因此需要評價管線鋼的抗SSC性能，保證管道的安全。
| 試驗方法及標準 |
|
試驗方案
|
試驗標準
|
樣品要求 |
備注 |
|
A法-標準拉伸
|
NACE TM0177-2005
GB/T4157-2006
ASTM G39-99
GB/T 15970.4-2000
ISO 7539-2011
ASTM G38-01
模擬工況試驗
|
另提供圖紙
|
溫度：25±3°C
受力：屈服強度80%或用戶自定
試驗介質(zhì) ：
溶液A：氯化納5%、冰乙酸0.5%、飽和硫化氫溶液
溶液B：氯化納5%、冰乙酸0.23%、乙酸鈉0.4%、飽和硫化氫溶液
評定：斷裂及裂紋
|
|
B法-標準彎曲
|
美標（三點彎）：67.3mm*4.57mm*1.52mm
國標（兩點）：寬15-25mm，長110mm-255mm，大加載應(yīng)力（200MPa以上）試樣，厚度要求0.8-1.8mm |
||
|
C法-C形環(huán)
|
美標：外徑≥15.9mm 國標：外徑≥15mm具體參照圖紙
|
||
|
D法-標準雙懸臂梁
|
中美標：110mm*30mm*10mm
|
||
|
四點彎曲法
|
長110mm-250mm，寬15mm-50mm，厚度客供
|
||
|
GHSC硫化氫電偶腐蝕
|
NACE TM0177-2005
|
參考硫化氫試驗條件
|
GHSC試驗應(yīng)按上述對SSC試驗規(guī)定的要求進行，并滿足下列附加的要求、選擇和說明。
a)CRA試樣與完全浸入試驗溶液的非合金鋼（即碳鋼）形成電偶。按NACE TM0177-1996的要求，非合金鋼的面積與浸濕的CRA試樣的面積的面積比在應(yīng)在0.5~1之間。加載夾具與試樣和耦合的碳鋼之間應(yīng)電絕緣。對于特定應(yīng)用的評定，CRA可以與在使用中將與之耦合的，低合金材料的試樣耦合。 b)試驗環(huán)境為NACE TM0177-1996的A溶液，其H2S分壓為0.1MPa,溫度為24℃±3℃。對于特定應(yīng)用的評定，可采用E2.5中所述的SSC試驗環(huán)境。 |

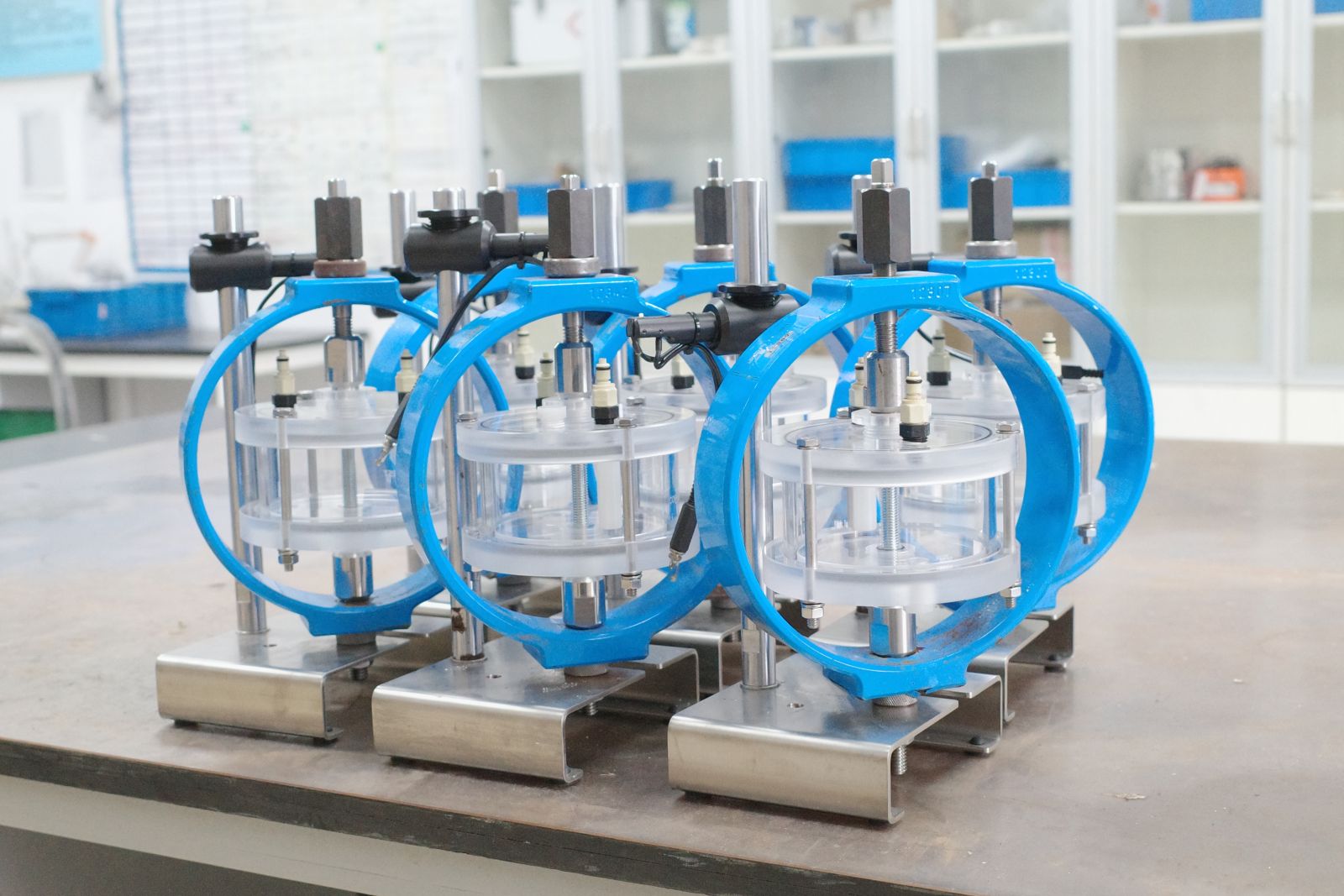

| 試驗設(shè)備：應(yīng)力環(huán) |
實驗室實力雄厚，應(yīng)力環(huán)數(shù)量充足，SSC硫化氫應(yīng)力腐蝕試驗可同時進行120組試驗，HIC試驗可同時進行200組試驗。
| 制樣要求 |
>>拉伸法：試樣長度≥100mm，工作段應(yīng)長25.4mm，直徑6.35±0.13mm。每組三個試樣
>>彎梁法：美標（三點彎）：67.3mm*4.57mm*1.52mm 國標（兩點）：寬15-25mm，長110mm-255mm，厚度要求0.8-1.8mm
>>C型法：外徑≥15.9mm 國標：外徑≥15mm具體參照圖紙
>>雙懸臂梁： 常規(guī)樣品≥101.6*25.4*9.35mm；薄樣品T≥4.76mm
>>四點彎：長110mm-250mm，寬15mm-50mm，厚度客供（如5mm）
| 試驗樣品實物展示 |
| SSC試驗后樣品微觀圖展示 |
| 實驗室 |
.jpg)
容大檢測——科學 公正 創(chuàng)新 高效！
標簽： SSC檢測 SSC測試 SSC試驗 閥門SSC試驗 法蘭SSC試驗 抗硫鋼硫化氫腐蝕
