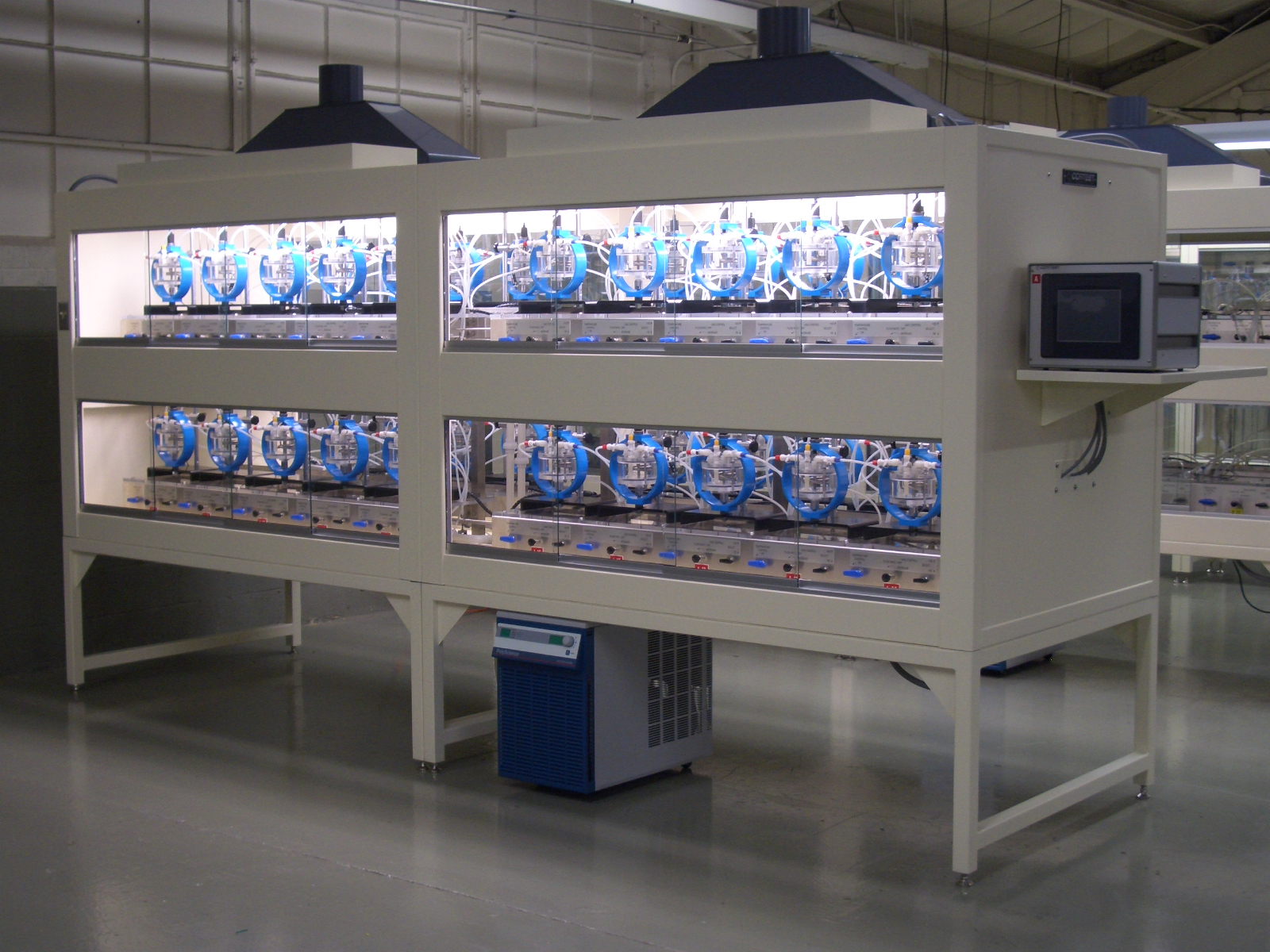

硫化氫應力腐蝕試驗抗硫抗氫腐蝕

SSC:硫化物應力開裂

在有水和H2S存在的情況下，與腐蝕和拉應力有關的一種金屬開裂。

SSC與在金屬表面的因酸性腐蝕所產生的原子氫引起的金屬脆性有關。在硫化物存在時，會促進氫的吸收。原子氫能擴散進金屬，降低金屬的韌性，增加裂紋的敏感性。高強金屬材料和較硬的焊縫區(qū)域易于發(fā)生SSC

SCC:應力腐蝕開裂

在有水和H2S存在的情況下，與局部腐蝕的陽極過程和拉應力相關的一種金屬開裂。

氯化物或氧化劑和高溫能增加金屬產生應力腐蝕開裂的敏感性。

HSC:氫應力開裂

金屬在有氫和拉應力存在的情況下出現(xiàn)的一種裂紋。

HSC描述了一種產生在對SSC不敏感的金屬中的一種裂紋。這種金屬作為陰及和另一種活躍腐蝕的金屬成為陽極形成電偶，在有氫時，金屬就可能變脆。

GHSC galvanically-induced hydrogen stress-cracking

電偶誘發(fā)的氫應力開裂試驗，開裂的形成是由金屬中存在著由電偶對的陰極誘發(fā)的氫和拉伸應力。

HIC:氫致開裂

當氫原子擴散鋼鐵中并在陷阱處結合成氫分子（氫氣）時，所引起的在碳鋼和低合金鋼中的平面裂紋。

SWC:階梯裂紋 stepwise cracking

在鋼材中連接相鄰平面內的氫致開裂的一種裂紋。

SZC：軟區(qū)開裂

是SSC的一種形式，可能出現(xiàn)于鋼局部屈服強度低的軟區(qū)。

在操作載荷作用下，軟區(qū)可能會屈服，并局部累計塑性應變，使在別的情況下抗SSC的材料發(fā)生SSC開裂敏感性增加。這種軟驅最具代表性的是與碳鋼的焊接有關。

SOHIC：應力定向氫致裂紋

大約與主應力（殘余的或施加的）方向垂直的一些階梯小裂紋，讓已有的HIC裂紋像梯子一樣連接起來的（通常細小的）一組裂紋。

這種開裂可被歸類為由外應力和氫致開裂周圍的局部應變引起的SSC。SOHIC與SSC和HIC/SWC有關。在縱焊縫鋼管的母材和壓力容器焊縫的熱影響區(qū)都觀察到SOHIC。SOHIC并不是一種比較常見的現(xiàn)象，其通常與低強度鐵素體鋼管和壓力容器用鋼有關。
