分析金相試樣的制備方法以及金相的應用

金相分析是金屬材料試驗研究的重要手段之一，采用定量金相學原理，由二維金相試樣磨面或薄膜的金相顯微組織的測量和計算來確定合金組織的三維空間形貌，從而建立合金成分、組織和性能間的定量關系。將計算機應用于圖像處理，具有準確度高、速度快等優點，可以大大提高工作效率。

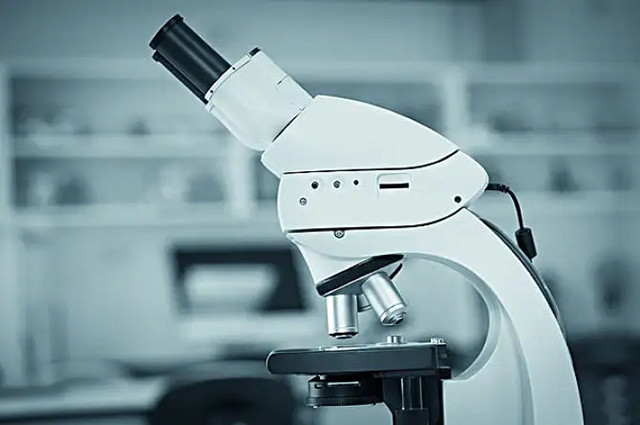

一、金相顯微鏡的基本構造

金相顯微鏡常見的一般有臺式、立式和臥式這三大類。金相顯微鏡通常由光學系統、照明系統和機械系統三大部分組成。

二、金相試樣的制備方法

為了在金相顯微鏡下正確有效地觀察到內部顯微組織，就需制備能用于微觀檢驗的樣品――金相試樣，也可稱之為磨片。金相試樣制備的主要程序?yàn)椋喝?mdash;鑲嵌(對于小樣品)—磨光—拋光一浸蝕等。

1、取樣原則

代表性。在一般情況下，研究金屬及合金顯微組織的金相試樣應從材料或零件在使用中重要的部位截取;或是偏析、夾雜等缺陷嚴重的部位截取。在分析失效原因時，則應在失效的地方與完整的部位分別截取試樣，以探究其失效的原因。對于較長裂紋的部件，則應在裂紋發源處、擴展處、裂紋尾部分別取樣，以分析裂紋產生的原因。研究熱處理后的零件時，因組織較均勻，可任選一斷面試樣。若研究氧化、脫碳、表面處理(如滲碳)的情況，則應在橫斷面上觀察。有些零部件的“重要部位”的選擇要通過對具體服役條件的分析才能確定。

2、試樣截取

無論采取何種截取方法截取試樣，都必須保證不使試樣觀察面的金相組織發生變化。金相分析試樣較理想的形狀是圓柱形和正方柱體。

3、鑲嵌

當試樣尺寸過小、形狀特殊(如金屬碎片、絲材、薄片、細管、鋼皮等)不易握持，或要保護試樣邊緣(如表面處理的檢驗、表面缺陷的檢驗等)則要對試樣進行機械夾持或鑲嵌。

4、磨光

磨光的目的是要能得到一個平整的磨面，這種磨面上還留有非常細的磨痕，這將在以后的拋光過程中消除。磨光工序又可分為粗磨和細磨兩步。

5、拋光

拋光的目的是除去金相試樣磨面上由細磨留下的磨痕，成為平整無疵的鏡面。常見的拋光方法有機械拋光、電解拋光及化學拋光等。

6、顯示

為了把磨面的變形層除去，同時還要把各個不同的組成相區分開來，得到有關顯微組織的信息，就要進行顯微組織的顯示工作。常用的金相組織顯示方法為化學方法。主要是浸蝕方法，包括化學浸蝕，電化學浸蝕及氧化法，是利用化學試劑的溶液借化學或電化學作用顯示金屬的組織。

三、金相分析方法的應用

1、焊接金相檢驗；

2、鑄鐵金相檢驗；

3、熱處理質量檢驗；

4、各種金屬制品及原材料顯微組織檢驗及評定；

5、低倍缺陷檢驗：鑄鐵、鑄鋼、有色金屬、原材等；

6、金屬硬度(HV、HRC、HB、HL)測定、晶粒度評級；

7、非金屬夾雜物含量測定；

8、脫碳層/滲碳硬化層深度測定等。
