射線檢測中如何甄別偽像？如何預防偽像出現？

  射線檢測是無損檢測中最為常見的一種檢測方法，在射線檢測中，偽像又是經常會出現的一種情況，這里就來說說當偽像出現的時候如何甄別，在操作的時候又如何防患于未然呢？

  在實際射線檢測過程中，常會在底片上遇到多種類型的偽像。偽像又稱假顯示，會直接影響到底片質量，同時也會影響到評定結果的準確性。

  GB/T3323、NB/T47013.2以及ASME第V卷等射線檢測標準規范都對底片上的偽像有嚴格的規定。存在偽像的底片通常需要進行補照，造成人力和物力的浪費，直接增加了檢測成本。今天我們就從膠片的制造、加工、透照和暗室處理等方面對偽像及其成因進行學習。

  膠片的制造及存儲不當造成的偽像

  1感光藥膜不均

  質量較差的膠片有時會有底片黑度分布不均勻的情況發生，同批次的膠片黑度分布不均的現象有連續性，這是由感光藥膜不均引起的。

  2感光藥膜劃傷

  這種偽像有固定位置，在同一批膠片中有一定規律地出現，應該是涂布藥膜設備上的顆粒附著物造成感光藥膜劃傷引起的。

  3感光藥膜脫落

  藥膜片狀脫落，底片上偽像顯示特征明顯。

  4霉點

  膠片在濕度大的環境中存放時，底片上會有很多細小的黑點（霉點），同批次的膠片多有同類現象發生。尤其對于裝入暗袋的膠片，要注意存放時間和環境，防止產生霉點。

  膠片裁、裝、拆不當造成的偽像

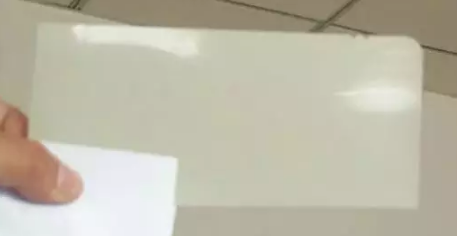

  1夾紙（屏反）

  暗室的切片操作時要求帶襯紙，有時將膠片裝到暗袋時膠片會帶入襯紙，使底片上好像蒙上一塊黑紗，這樣的底片完全不具備評定條件，屏反指的是增感屏襯紙一面貼住了膠片，與夾紙的影像一樣。

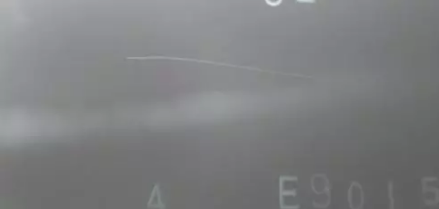

  2劃痕

  與膠片（或底片）相關的任何過程中，如切片、裝片、拆片，暗室處理、底片整理等期間，膠片（或底片）受到尖銳物，如指甲、膠片尖角、器物尖角的輕微刮劃，底片上留下較為流暢的黑線影像，長短不一，一般容易辨認。但有的劃痕影響評定，尤其是對裂紋敏感性高的焊縫影像上存在劃痕，會掩蓋微細的裂紋影像，所以要將底片盡量判廢（重新補照）。

  3劃傷

  劃傷的性質比劃痕嚴重，較重的刮劃導致乳劑膜被損壞，底片上該部位近于透明。

  暗袋及增感屏造成的偽像

  1漏光

  暗袋的蓋子掉落、損壞，暗袋損壞導致膠片局部曝光會造成漏光。尤其是氣溫低時，由于塑料的暗袋脆性大而容易產生獨特易分辨的影像。要注意輕拿輕放暗袋，用適合的箱子裝運膠片以減少暗袋的形變。暗室操作人員在裝片之前以及作業人員布片之前均應進行檢查。

  2暗袋被破壞

  暗袋內襯被撕裂，某些時候會形成類似“夾紙”的影像，這張“紙”被撕開的邊緣在底片上顯示較清晰。用手能感受到撕裂暗袋的不連續，從而可將該暗袋找出來更換掉。

  3屏折

  和折痕相似，如果暗袋中的增感屏受折，膠片也可能受折；凹進去的增感屏折痕會產生較黑的影像（其形變使增感屏局部面積增加），能看到反射光；如果折痕破裂，會產生透明狀的折痕印跡。

  4屏臟

  如果增感屏臟了會導致局部增感作用失效，底片上對應部位黑度有不同程度的降低，嚴重的出現透明的現象。反射光下可看到該偽像，檢查增感屏的對應位置可發現增感屏上有臟污或是脫落。

  5粘鉛

  暗袋進水導致增感屏上的鉛粘在膠片上，底片上會出現明顯的污跡。球罐在全景曝光時，要求暗蓋朝上布片，有的用塑料袋套上是為了防雨。
