機械設備和構件的失效分析方法有哪些？

波音737 MAX系列客機上半年因?yàn)檫B續兩起空難，遭遇“全球停飛”后，它的“前任”機型737 NG客機最近又被查出機身有裂痕，裂縫涉及部位是連接飛機機身和機翼結構的部件，需要負責受力，這些裂縫可能對飛機的結構完整性造成負面影響，導致飛機失控。檢測機身上的裂紋，對保障乘客的生命安全起到非常重要的作用，今天江蘇容大就帶大家一起解密下飛機身上的裂紋！

什么是機械設備和構件失效呢？

連接飛機機身和機翼結構的部件出現裂縫，用我們檢測人的話來說，就是機械設備構件失效了，是指其在載荷作用下喪失最初規定的功能。失效分為下面三種情況：

其一：零件由于斷裂、腐蝕、變形等而完全喪失其功能;

其二：零件在外部環境作用下，部分的失去其原有功能，雖然能夠工作，但不能完成規定功能;

其三：零件雖然能夠工作，也能完成規定功能，但繼續使用時，不能確保安全可靠性。

什么叫失效呀？看看下面提到的幾種情況你就明白了

根據機械失效過程中，材料發生的物理、化學的本質機理不同和過程特征的差別，主要可分為以下五類。

變形：可分為彈性、塑性、粘彈性變形。

磨損：磨粒磨損、粘著磨損、疲勞磨損、腐蝕磨損、變形磨損等。

熱損傷：熔化、過燒、過熱、蒸發、熱沖擊、遷移(漂移、擴散、偏析) 。

腐蝕：化學腐蝕、非金屬的老化、電化學腐蝕。電化學腐蝕又可以分為：點蝕、晶間腐蝕、電偶腐蝕、選擇性腐蝕、縫隙腐蝕、氣氛腐蝕、應力腐蝕、氫脆、腐蝕疲勞。

斷裂：韌性斷裂、解理斷裂、準解理斷裂、疲勞斷裂、沿晶斷裂。其中，疲勞斷裂又可以分為——機械疲勞、腐蝕疲勞、高溫疲勞、熱疲勞。

裂紋引起的開裂失效是一種常見的、危害程度十分嚴重的一種失效方式。機械裝備及構件一旦產生裂紋，將帶來巨大的隱患，輕則引起設備故障停機，重則引起嚴重的安全事故。對機械裝備及構件早期發生裂紋進行檢測和原因分析，防止設備進一步出現開裂或斷裂失效對事故的預防具有重要的意義。

常見的無損檢測方法和裂紋失效分析方法有哪些呢？

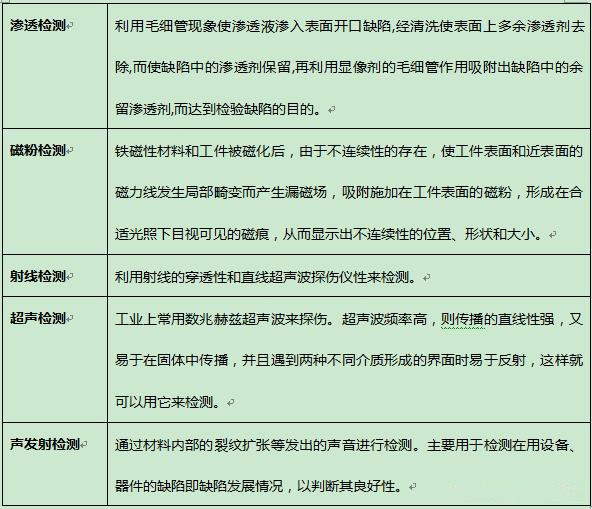

設備裂紋常見的無損檢測方法有五種：滲透檢測、磁粉檢測、射線檢測、超聲檢測、聲發射檢測，江蘇容大的小編下面將為大家詳細介紹！

介紹完設備裂紋常見的無損檢測方法，江蘇容大再為大家介紹常用的裂紋失效分析方法!常用的裂紋失效分析方法有六種：金相分析、掃描電鏡分析、硬度檢測、X射線衍射分析、應力分析、有限元分析。

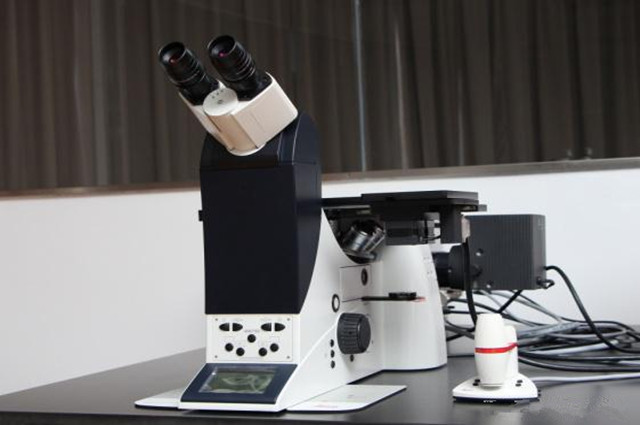

金相分析：是金屬材料試驗研究的重要手段之一，采用定量金相學原理，由二維金相試樣磨面或薄膜的金相顯微組織的測量和計算來確定合金組織的三維空間形貌，從而建立合金成分、組織和性能間的定量關系。

掃描電鏡分析：主要是利用二次電子信號成像來觀察樣品的表面形態，即用極狹窄的電子束去掃描樣品，通過電子束與樣品的相互作用產生各種效應，其中主要是樣品的二次電子發射。二次電子能夠產生樣品表面放大的形貌像，這個像是在樣品被掃描時按時序建立起來的，即使用逐點成像的方法獲得放大像。

硬度檢測：所謂硬度，就是材料抵抗更硬物壓入其表面的能力。根據試驗方法和適應范圍的不同，硬度單位可分為布氏硬度、維氏硬度、洛氏硬度、顯微維氏硬度等許多種，不同的單位有不同的測試方法，適用于不同特性的材料或場合。

X射線衍射分析：利用X射線在晶體物質中的衍射效應進行物質結構分析的技術。

應力分析：分析和求解機械零件和構件等物體內各點的應力和應力分布的方法。應力分析主要用于確定與機械零件和構件失效有關的危險點的應力集中、應變集中部位的峰值應力和應變。

有限元分析：利用數學近似的方法對真實物理系統(幾何和載荷工況)進行模擬。利用簡單而又相互作用的元素(即單元)，就可以用有限數量的未知量去逼近無限未知量的真實系統。

飛機機身和機翼構件出現裂縫，雖然非常非常細微，肉眼不可見，但通過這些檢測設備和檢測方法，就能很精準知道失效原因，究竟是金屬疲勞?是磨損、還是遭腐蝕……這樣可以警醒相關人員不定期進行檢測。設備出現裂紋不是小事，請記得找專業機構定期做失效分析的測試哦！
